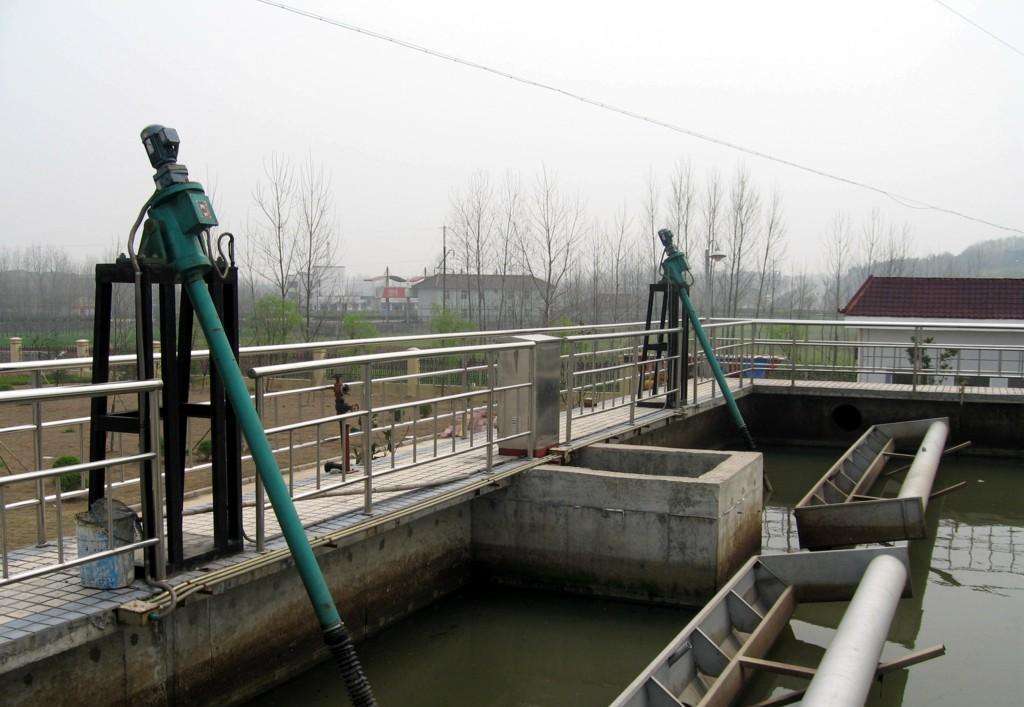

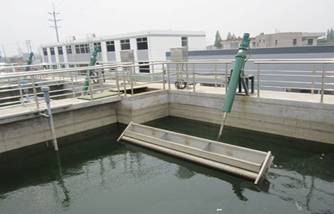

PS型旋转式滗水器
PS型旋转式滗水器是在我厂在消化国外技术的基础上开发研制的，专门为序批式生物处理系统而设计，具有良好的水力机械性能。能实现滗水过程中进入出水堰的水流呈层流状态，滗水全过程采用匀速运行，水面平稳无波动，是循环式活性污泥法工艺的关键设备。该滗水器滗水深度可以随意调整，用户可以根据实际需要对出水量进行调节，它具有滗水效果好、动作灵敏可靠、自动化程度高、集中管理方便，故障率低、维护方便等优点。可广泛适用于城市污水处理厂及造纸、啤酒，制革、制药、食品、垃圾处理等行业的污水处理中。
一、主要工艺流程如下：
SBR、CASS池内进水、 风机嚗气、 污泥沉淀、 滗水器滗水
二、设备主要技术性能：
1、设备主体采用三点旋转支撑，各个部件配合紧凑、运转平稳。
2、浮筒采用浮动设计，能根据池内水位不断变化而始终保持浮筒挡渣面与水位持平，达到挡渣的最佳效果。
3、设备动力采用摆线针轮减速机带动丝杠作匀速直线运动，在设备运行时能保证滗水槽连续、均匀地滗水。
4、设备运行时滗水速度均匀、滗水槽内无污泥滞留、水面平稳无波动、主体动力无噪音、滗水完毕能自动反程。
5、水下旋转部分采用机械密封装置，能保证滗水器旋转部分长期运转而不漏水。
6、机械传动部分采用摆线针轮减速机，有效地保证滗水速度的稳定并提供足够的推力，电动推杆内部配置多级保护，能保证设备长期运行而不至损坏。
7、设备正常运行时，用户可以根据实际需通过电控柜内自带的数显（滗水深度调节器）对出水量进行调节，滗水范围能在0至最大滗水深度之间作随意调整。
三、主要技术参数
|
型 号
|
L1
（mm）
|
L2
(m3/h)
|
L3
（L/ms）
|
L4
(mm)
|
L5
(mm)
|
|
PS-50
|
1400
|
700
|
250
|
600
|
400
|
|
PS-100
|
1400
|
700
|
250
|
600
|
400
|
|
PS-150
|
1400
|
700
|
250
|
600
|
400
|
|
PS-200
|
1600
|
800
|
300
|
800
|
500
|
|
PS-300
|
2000
|
1000
|
300
|
800
|
500
|
|
PS-400
|
3200
|
1600
|
350
|
1000
|
600
|
|
PS-500
|
3200
|
1600
|
350
|
1000
|
700
|
|
PS-600
|
4000
|
2000
|
400
|
1100
|
700
|
型号
|
出水堰长度（mm）
|
处理水量
(m3/h)
|
过水流速（L/ms）
|
滗水深度(mm)
|
预埋管A(mm)
|
电机功率(kw)
|
|
PS-50
|
1200
|
0～50 t/h
|
≤30
|
0～2500
|
DN150
|
0.55kw
|
|
PS-100
|
1800
|
0～100t/h
|
≤30
|
0～2500
|
DN200
|
0.55kw
|
|
PS-150
|
1800
|
0～150 t/h
|
≤30
|
0～2500
|
DN250
|
0.55kw
|
|
PS-200
|
1800
|
0～200 t/h
|
≤30
|
0～2500
|
DN250
|
0.55kw
|
|
PS-300
|
2500
|
0～300 t/h
|
≤30
|
0～2500
|
DN300
|
0.55kw
|
|
PS-400
|
3600
|
0～400 t/h
|
≤30
|
0～2500
|
DN400
|
0.75kw
|
|
PS-500
|
4000
|
0～500 t/h
|
≤30
|
0～2500
|
DN400
|
0.75kw
|
|
PS-600
|
5000
|
0～600 t/h
|
≤30
|
0～2500
|
DN450
|
0.75kw
|
四、工作原理
PS型旋转式滗水器由滗水装置、传动装置、撇渣浮筒装置及回转支承等组成。驱动机构通过可伸缩推杆带动滗水装置及撇渣浮筒装置绕旋转支承旋转，从而使滗水堰口上下弧形运动，达到滗出上清液的目的。
五、设备主要优点、特点：
1、滗水全过程采用匀速运行。
2、设备自带数显（滗水深度调节器）史滗水深度可以随意调整。
3、滗水完毕能自动反程。
4、出水口方向在池边一侧。
六、定货须知：
订货时用户单位需提供相应的土建预埋件，及标高尺寸。
也可以根据用户提供的要求定制。

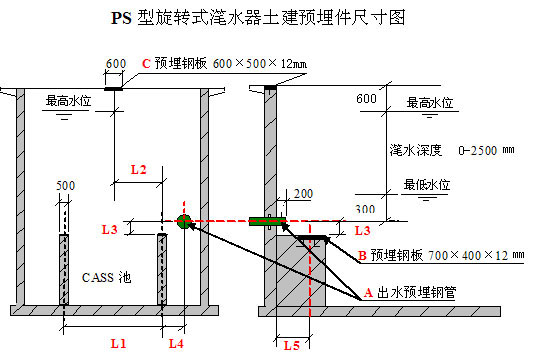

以上设备可以根据用户要求，由我方提供土建预埋件尺寸图。
七、用户业绩
大亚木业江西分公司PS-200 江西 2套
重庆市西山坪劳教所PS-150 四川省2套
江西瑞风污水处里站PS-100 江西新干 2套
立邦涂料成都有限公司PS-200 四川成都 2套
大亚木业丹阳分公司PS-200 江苏丹阳 2套
泰安国际学校污水站PS-60 山东泰安 1套
宁波码头污水站PS-100 浙江宁波 2套
祁县克代尔啤酒有限公司PS-300 山西省太原祁县 2套
滕州市盈泰食品厂PS-500 山东省滕州市 4套
合肥江淮汽车制造厂PS-200 安徽省合肥市 4套
江阴市华宏化纤有限公司PS-100 江阴市周庄华宏开发区2套
冠县新瑞木业有限公司PS-400 山东聊城冠县新世纪工业园 4套
宁乡县城市垃圾填埋场PS-100 湖南省 宁乡县 2套
泸州市纳溪区城市污水处理厂PS-400 四川省泸州市纳溪区国兴污水处理有限公司 4套
|
